Retificadora Cilíndrica Universal UNS-2/3000

Retificadora Cilíndrica Universal UNS-2/3000
MODELO - UNS-2/3000
Capacidade de Retificação
Distância máxima entre centros- 3100 mm
Comprimento máximo Retificável- 3050 mm
Altura dos centros sobre a mesa- 350 mm
Diâmetro máximo retificável- 600 mm
Peso máximo entre centros- 1000 Kg

OUTROS DADOS
Dimensões do rebolo- 450x75x127 mm
Cone Morse de árvore porta-peças- CM 5
Cone Morse de árvore contra ponta- CM 5
Curso da mesa- 3100 mm
Giro angular da mesa em ambos sentidos- 4º
Avanço transversal real do rebolo contra a peça por divisão do dial- 0,0025 mm
Curso transversal rápido- 40 mm
Rotações do porta-peças (variação contínua)- 10 a 300 rpm
Motor do rebolo- 15HP/11,25Kw
Peso líquido com acessórios normais- 7000 Kg
(Inclusos no preço da máquina básica)
  • Sistema óleo-hidráulico composto de bomba de palhetas de vazão variável, bloco óleo hidráulico com válvulas automáticas e manuais, tubulações, conexões e mangueiras.
  • Cabeçote porta-peças de alta rigidez com sistema eletrônico de variação contínua da rotação entre 10 e 300 rpm.
  • Deslocamento rápido transversal de 40 mm, para frente e para trás, do cabeçote porta-rebolo Cabeçote contra ponta de alta rigidez com acionamento hidráulico por comando a pedal.
  • Eixo porta-rebolo e árvore porta-peças com rolamentos de alta precisão, lubrificação permanente, com montagem de quills selados.
  • Sistema de deslocamento manual de cabeçote porta-rebolos por pinhão e cremalheira.
  • Lubrificação automática.
  • Corpo com 4800 mm (2000) e 6700 mm (3000) de comprimento nas guias longitudinais.
  • Quadro elétrico completo e botoeira de comando com pedestal móvel.
  • Pintura padrão em tinta epóxi, na composição de cores "cinza, branco e vermelho".
  • Precisão de acordo com a norma ISSO 2433.
(Inclusos no preço da máquina básica)
  • 01 Sistema de refrigeração completo
  • 02 Rebolos (AA60K6V e AA46K6V)
  • 02 Flanges porta-rebolos
  • 01 Aparelho porta-diamante para dressagens do rebolo
  • 01 Balanceador estático com eixo de balanceamento
  • 01 Extrator
  • 02 Centros de apoio com pontas de metal-duro, para os cabeçotes porta-peças e contra-ponta
  • 03 Grampos arrastadores
  • 01 Conjunto de niveladores e chapas de apoio
  • 01 Conjunto de correias de reposição
  • 01 Chave de serviço
  • 01 Manual de instruções.
  • 01 Sistema de retificação interna de 10000 rpm.
  • 01 Sistema de retificação interna de 30000 rpm.
  • 01 Sistema de avanços automáticos nas reversões da mesa
  • 01 Sistema de ciclos automáticos de mergulho - APC.
  • 01 Sistema de ciclos automáticos de passadas - ATC.
  • 01 Autocalibrador eletrônico de comando.
  • 01 Placa universal de três castanhas de 200 mm de diâmetro com flange e haste de cone Morse nº 5.
  • 01 Centro de apoio rotativo para o cabeçote contra ponta.
  • 01 Leitor eletrônico digital para as coordenadas transversais e/ou longitudinais.
  • 01 Diamante de dressagem 1,0 ct CM1.
  • 01 Placa magnética circular de 190 mm de diâmetro com flange e haste de cone Morse nº 5.
  • 01 Luneta de dois apoios.
  • 01 Luneta de três apoios.
  • 01 Luneta de dois apoios inferiores, especial para suportar peças de peso elevado.
  • 01 Perfilador angular de rebolos.
  • 01 Perfilador radial de rebolos.
  • 01 Sistema de refrigeração com filtro a gravidade, com ou sem separador magnético.

Versões Especiais

1- Versão NC-IHM

As Retificadoras Cilíndricas MELLO, modelos UNS-2/600, UNS-2/1000 e UNS-2/1500, UNS-2/2000 e UNS-2/3000 equipadas com sistema de comando NC-IHM apresentam:

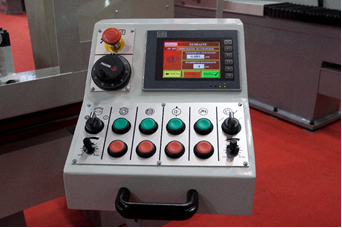

  • Comando através de IHM (Interface Homem Máquina), com tela de LCD de 5.7”, “touch screen”, colorida;

RETIFICAÇÃO POR MERGULHO:

  • Ciclos de retificação automático de mergulho (APC) subdividido em até quatro fases: desbaste, recuperação da flexão, acabamento e faiscamento;
  • Com parametrização independente para velocidades de avanço do rebolo, sobremetais e tempos a serem programados.

RETIFICAÇÃO POR PASSADAS:

  • Ciclo de retificação automático por passadas (ATC) subdividido em até três fases: desbaste, acabamento e faiscamento; sendo que, cada fase tem seus parâmetros de avanços do rebolo e sobremetais programados de forma independente.
  • O avanço do rebolo pode ser de três formas: somente na reversão esquerda, somente na reversão direita, ou em ambas.


  • Afastamento final do rebolo programável para facilitar a troca de peças, com desligamento automático da rotação da peça, da refrigeração e, como opção, também do rebolo.
  •
  • O Avanço do rebolo e a rotação da peça são controlados de forma independente.
  •
  • Avanços do rebolo programáveis e deslocamento com resolução de até 0,001 mm.
Exemplos de telas de programação:





2- Versão NC-Completo

As Retificadoras Cilíndricas MELLO, modelos UNS-2/600, UNS-2/1000 e UNS-2/1500, UNS-2/2000 e UNS-2/3000 equipadas com sistema de comando NC-Completo apresentam:

  • Comando através de IHM (Interface Homem Máquina), com tela de LCD de 5.7”, “touch screen”, colorida;

RETIFICAÇÃO POR MERGULHO:

  • Ciclos de retificação automático de mergulho (APC) subdividido em até cinco fases: pré-desbaste, desbaste, recuperação da flexão, acabamento e faiscamento; Com parametrização independente para velocidades de avanço do rebolo, sobremetais e tempos a serem programados.
  • Com parametrização independente para velocidades de avanço do rebolo, sobremetais e tempos a serem programados.
  • A rotação da peça é programável entre 20 e 600 rpm.

RETIFICAÇÃO POR PASSADAS:

  • Ciclo de retificação automático por passadas (ATC) subdividido em até quatro fases: pré-desbaste, desbaste, acabamento e faiscamento; sendo que, cada fase tem seus parâmetros de avanços do rebolo e sobremetais programados de forma independente.
  • O avanço do rebolo pode ser de três formas: somente na reversão esquerda, somente na reversão direita, ou em ambas.
  • A rotação da peça é programável entre 20 e 600 rpm.

DRESSAGENS PROGRAMÁVEIS:

  • Ciclos automáticos de dressagem periódicos, programáveis:
    -na quantidade de material a ser removido por avanço,
    -no número de passadas de dressagem,
    -no número de passadas de acabamento (sem avanço do rebolo),
    -nas velocidades das passadas.
  • No ciclo de retificação automático por passadas (ATC) podemos programar até 12 dressagens por programa / peça, ou, como no ciclo de retificação automático de mergulho ( APC), podemos programar a dressagem para ocorrer após um determinado número de peças (contador de peças para dressagem de 0 – 99 peças).

COMPENSAÇÃO DO REBOLO:

  • Sempre há a compensação automática do material retirado do rebolo.
  • Afastamento final do rebolo programável para facilitar a troca de peças, com desligamento automático da rotação da peça, da refrigeração e, como opção, também do rebolo.
  • O Avanço do rebolo e a rotação da peça são controlados de forma independente.
  • Comando e indicação na tela de LCD, da posição do rebolo por régua digital.
  • Manivela eletrônica para deslocamento e avanço do rebolo.
  • Capacidade de armazenar até 100 programas.
  • Avanços do rebolo programáveis e deslocamento com resolução de até 0,001 mm.
Exemplo:

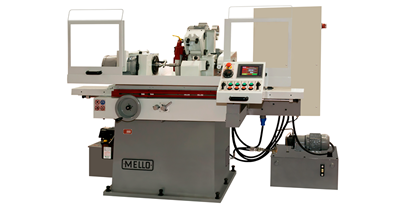

Retificadora Cilíndrica MELLO UNS-2/600 NC-Completo
Retificadora Cilíndrica MELLO UNS-2/600 NC-Completo
